Przełącznik do zmiany kierunku obrotów silnika – jak podłączyć?
W silniku 3-fazowym zmianę kierunku obrotów uzyskuje się przez zamianę miejscami dwóch faz, na przykład L1 i L2. Przełącznik prawo–lewo wykonuje tę operację mechanicznie, ale jego zaciski trzeba podłączyć wyłącznie według schematu konkretnego modelu.
Bezpieczeństwo pracy z instalacją 3-fazową
Podłączenie przełącznika do zmiany kierunku obrotów silnika jest pracą przy instalacji elektrycznej. Powinna ją wykonać osoba z odpowiednimi uprawnieniami SEP. Błędne połączenie może spowodować porażenie prądem, zwarcie, uszkodzenie silnika albo przegrzanie przełącznika.
Przed rozpoczęciem prac trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym załączeniem i sprawdzić brak napięcia właściwym przyrządem pomiarowym. Samo ustawienie wyłącznika w pozycji „wyłączony” nie wystarcza.
Najważniejsze zasady bezpieczeństwa są następujące:
- Pracę wykonuje osoba z uprawnieniami SEP.
- Zasilanie zostaje odłączone przed zdjęciem obudowy lub dotknięciem zacisków.
- Brak napięcia zostaje potwierdzony pomiarem, a nie tylko oceną położenia wyłącznika.
- Połączenia są wykonywane zgodnie ze schematem producenta danego przełącznika.
Jak działa przełącznik prawo–lewo?
Silnik 3-fazowy jest zasilany przewodami fazowymi L1, L2 i L3. Gdy fazy docierają do uzwojeń w określonej kolejności, wał obraca się w jednym kierunku. Zamiana dowolnych dwóch faz zmienia kolejność wirowania pola i odwraca kierunek obrotów.
Łącznik krzywkowy ma zestaw styków, które w pozycji „prawo” podają fazy w jednej kolejności, a w pozycji „lewo” zamieniają miejscami dwie z nich. Przykładowo układ L1, L2, L3 może zostać przełączony na L2, L1, L3.
Nie istnieje jeden uniwersalny układ numeracji zacisków. Oznaczenia styków i sposób ich zwierania zależą od modelu oraz schematu producenta. Dlatego nie należy kopiować połączeń z innego przełącznika tylko dlatego, że ma podobny wygląd.
Schemat ideowy powinien pokazywać osobno wejście zasilania, wyjście do silnika oraz zmianę kolejności dwóch faz. Jeżeli dokumentacja przełącznika zawiera oznaczenie schematu, należy użyć właśnie tego wariantu. Przykładowo model GF1011U47 z serii GF ma przypisany schemat 11, lecz ta informacja nie zastępuje sprawdzenia oznaczeń na konkretnym urządzeniu.
Jak podłączyć przełącznik krok po kroku?
Przed montażem przygotuj dokumentację przełącznika, schemat zacisków silnika, śrubokręty izolowane, ściągacz izolacji oraz odpowiedni miernik. Przekrój przewodów, zabezpieczenie obwodu i sposób prowadzenia instalacji trzeba dobrać do prądu silnika oraz warunków pracy.
- Odłącz zasilanie – wyłącz obwód, zabezpiecz go przed ponownym załączeniem i sprawdź brak napięcia.
- Zidentyfikuj przewody – rozpoznaj fazy L1, L2 i L3, przewód ochronny PE oraz przewody wychodzące do silnika. Nie opieraj się wyłącznie na kolorze izolacji.
- Sprawdź schemat przełącznika – odczytaj numerację zacisków i pozycje „prawo”, „0” oraz „lewo”. Schemat producenta ma pierwszeństwo przed ogólnym przykładem.
- Zamontuj łącznik – w przypadku wykonania tablicowego przygotuj otwór o średnicy wymaganej przez dany model i zamocuj urządzenie zgodnie z instrukcją.
- Podłącz przewody zasilające – doprowadź fazy do zacisków wejściowych wskazanych na schemacie. Nie zakładaj, że zaciski o podobnych numerach pełnią taką samą funkcję w innym modelu.
- Podłącz przewody silnika – przewody fazowe prowadzące do silnika przyłącz do zacisków wyjściowych zgodnie z dokumentacją. Przewodu ochronnego PE nie przełącza się razem z fazami, lecz prowadzi do zacisku ochronnego silnika i obudowy zgodnie z projektem instalacji.
- Sprawdź połączenia – skontroluj ciągłość, kolejność przewodów, stan izolacji i dokręcenie zacisków. Połączenie nie może opierać się na luźno osadzonym przewodzie.
- Wykonaj próbne uruchomienie – po zamknięciu obudowy załącz zasilanie na krótko i sprawdź kierunek obrotów. Jeżeli jest nieprawidłowy, wyłącz zasilanie i postępuj zgodnie z dokumentacją, zamiast zmieniać przewody pod napięciem.

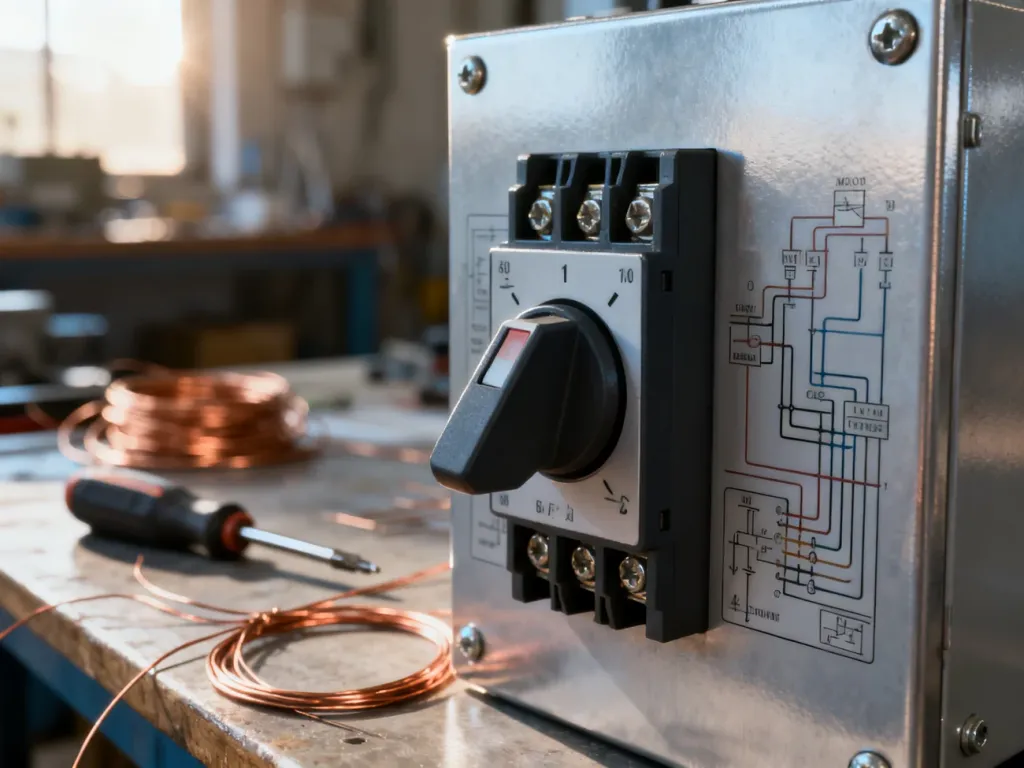

Przełącznik tablicowy powinien być stabilnie osadzony w panelu, a przewody należy poprowadzić tak, aby nie obciążały zacisków mechanicznie. Przy silnikach o większej mocy bezpośrednie przełączanie może być niewłaściwe. W takim przypadku stosuje się układ ze stycznikami i odpowiednimi zabezpieczeniami, dobrany przez projektanta lub elektryka.
Na jakie parametry zwrócić uwagę?
Przełącznik dobiera się do prądu silnika, sposobu montażu i warunków pracy. Samo napięcie zasilania nie wystarcza do oceny, czy dany łącznik nadaje się do konkretnego napędu. Zbyt niski prąd znamionowy może doprowadzić do nadmiernego grzania, sklejenia lub uszkodzenia styków.
| Parametr | Co sprawdzić? | Znaczenie przy wyborze |
|---|---|---|
| Prąd termiczny Ith | Wartość podana w dokumentacji, wyrażona w amperach | Powinna odpowiadać warunkom pracy i obciążeniu przełącznika |
| Sposób montażu | Tablicowy, zatrzaskowy lub inny przewidziany przez producenta | Musi pasować do obudowy i przygotowanego panelu |
| Średnica otworu | Wymiar wymagany przez konkretną wersję urządzenia | Przykładowe wykonanie U47 wymaga otworu 22 mm |
Przykładem jest GF1011U47 z kompaktowej serii GF. Według dostarczonej specyfikacji ma prąd termiczny Ith 10 A, wykonanie do montażu zatrzaskowego w otworze 22 mm oraz tabliczkę 30 × 30 mm. Te dane dotyczą tego konkretnego modelu i nie powinny być przenoszone na inne wersje przełączników.
Co sprawdzić przed uruchomieniem?
Przed pierwszym załączeniem wykonaj krótką kontrolę instalacji:
- Wszystkie zaciski są dokręcone zgodnie z wymaganiami producenta.
- Izolacja przewodów nie jest uszkodzona i nie została przycięta w zacisku.
- Numeracja zacisków odpowiada schematowi konkretnego przełącznika.
- Obudowa i osłony są zamknięte, a przełącznik jest stabilnie zamocowany.
- Przewód ochronny PE jest podłączony zgodnie z projektem instalacji.
Prace przy instalacji 3-fazowej powinny być wykonywane wyłącznie przez osobę z odpowiednimi uprawnieniami i zgodnie z dokumentacją urządzeń oraz obowiązującymi wymaganiami bezpieczeństwa.
